瀏覽次數：5020次 發布日期：2018-11-20

軟磁合金粉芯的基礎理論 (5)

                       (品質系數和損耗)

引 言

在之前，已經介紹了研究和學習磁性材料時需要了解的基本原理和性能。這次要講的磁力曲線是在探究所有磁性材料時很重要的內容，了解磁力曲線，可以知道磁場強度發生變化時對磁性材料的影響。

磁力曲線

在磁性物體外部有磁場時，可以表達磁性物體磁化的曲線稱之為磁力曲線。根據情況不同，磁力曲線又可以稱為B-H曲線， M-H曲線或者Hysteresis loop。

在磁性物體以一定的方向（為了方便說明，定為正方向）增加磁速，記錄直到磁性物體飽和時的變化，再次往負的方向增加磁速，記錄直到磁性物體飽和的變化，將此畫出來的曲線叫做磁力曲線。

磁性物體在加磁場之前，換言之，在通電流之前，磁疇像下圖一樣，各自呈現著無秩序的方向，通電流以后，根據磁速的方向，會呈現往一個相同的方向轉換的趨勢。

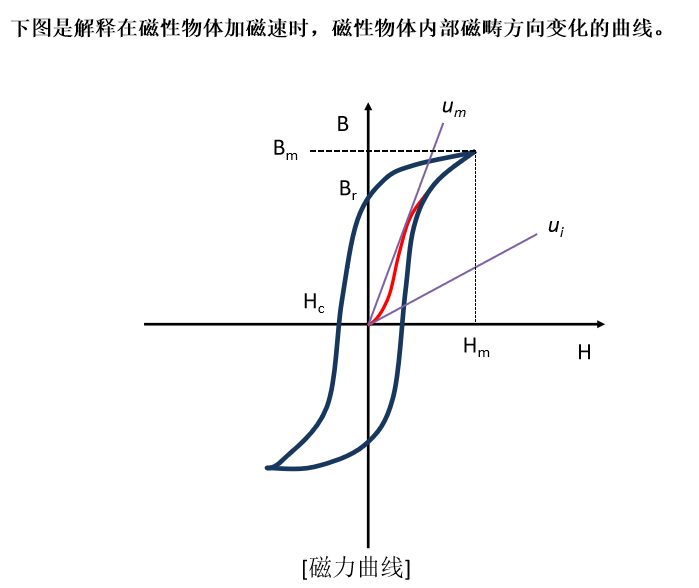

在上述磁力曲線中；

H : 磁場

Hc : 矯頑力

Hm : [敏感詞]磁場強度

B :  磁速密度

Bm : [敏感詞]磁速密度

Br :  殘留磁速密度

ui :  初始導磁率

um :  [敏感詞]導磁率

在開始沒有磁場的狀態下，從曲線的原點開始，磁場強度增加，磁速密度的變化也隨著紅線變化。

如果持續加大磁場強度，會出現即使磁場強度增加，磁速也不變化的現象，此現象可以解釋為磁性物體已經飽和了，此點就是[敏感詞]磁速密度(Bm) 。之后往反方向施加磁場，磁速會逐漸減小，但是即使磁速達到0，磁性物體的磁速密度還是會有殘留現象，此部分稱之為殘留磁速密度(Br)。一直加磁速，殘留的磁速密度會變成0，這個部分是Hc， 稱為矯頑力。 矯頑力是對擾亂作用的抑制力，矯頑力大，就是像磁鐵一樣的硬磁性材料(Hard Magnetic Material) ，如果矯頑力小，就是像電磁一樣的軟磁性材料(Soft Magnetic Material)。一般用于電源的磁芯是屬于軟磁性材料的。
